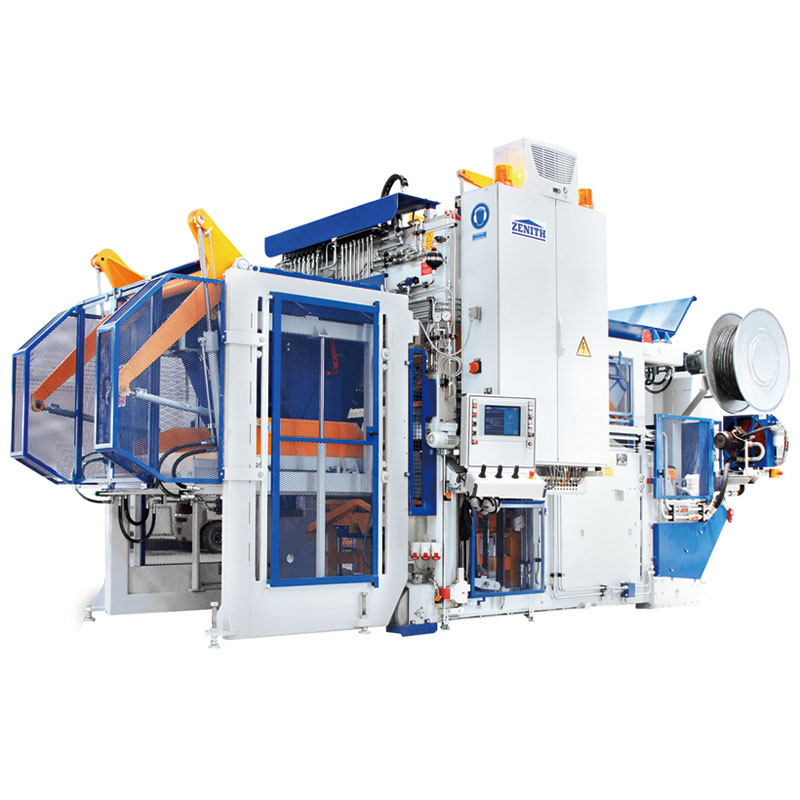

ماكينة البلوك الخالية من المنصات من Zenith 940SC

باعتبارنا مصنعًا محترفًا، نود أن نقدم لك ماكينة البلوك الخالية من المنصات من Zenith 940SC. يوفر الموديل 940sc متعدد الاستخدامات أكبر مجموعة من إمكانيات الإنتاج لجميع ماكينات تصنيع البلوك الخرساني وكتل الرصف المتوفرة في السوق العالمية. يمكن استخدامها كآلة عالمية بالإضافة إلى آلة مخصصة للمنتجات غير القياسية ويمكن استخدامها لإكمال مصنع بمنصة نقالة واحدة لإنتاج منتجات متخصصة. تم تصميم هذه الماكينة وفقًا لأعلى متطلبات الجودة وتنتج وحدات مقطعية منخفضة التكلفة جدًا مثل كتل الرصف ذات الخلطات المواجهة أو الكتل المجوفة وما إلى ذلك.

ميزات التكنولوجيا الرئيسية

1) لوحة اللمس التي تشرح نفسها بنفسها والتي تعتمد على القائمة تجعل تشغيل الماكينة سهلاً للغاية. يتم إدخال وحفظ معلمات الإنتاج لأنواع القوالب المختلفة وبرامج الإنتاج باستخدام أقنعة القائمة المرتبة جيدًا. يتم استخدام نظام Siemens SPS السريع لمعالجة الإشارات الداخلية.

2) النظام الهيدروليكي عالي الكفاءة. تستخدم الطاقة الهيدروليكية ضغطًا عاليًا ثنائي الدائرة؛ النظام الهيدروليكي مزود بمضختين مكبستين من طراز Milti-Star. إنها تستخدم التكنولوجيا الهيدروليكية التناسبية لضبط السرعة والعمل وفقًا للمنتجات المختلفة المنتجة. يمكن قيادة الحركات الهيدروليكية في وقت واحد وبشكل مستقل بسرعات وضغوط مختلفة ويمكن ضبط جميع البيانات على شاشة اللمس. يمكن إعداد جميع المعلومات مثل الوقت والحساب والخيار والسرعة الهيدروليكية والضغط من خلال شاشة تعمل باللمس.

3) نظام الاهتزاز عالي الكفاءة. تم تصميم طاولة الاهتزاز بحيث تحتوي على أربعة مستويات إنتاج مختلفة؛ يتكون الجزء العلوي من طاولة الاهتزاز من جزأين من أجل تحقيق نقل متساوي للطاقة والضغط الأمثل؛ لوحة تآكل قابلة للاستبدال لحماية الأجزاء العلوية من طاولة الاهتزاز: طاولة الاهتزاز لقبول هزازين لتحقيق أقصى قوة طرد مركزي تبلغ 80 كيلو نيوتن؛ لإنتاج كتل بارتفاع 50 سم، يتم تجهيز إطار القالب بالهزازات. (يمكن تجهيزها بهزازات 2، 4، 6.8 وفقًا لارتفاع الكتلة)، تستخدم محركات الاهتزاز محركات مؤازرة.

4) نظام التغذية الكلي. وحدة تغذية ذات محرك هيدروليكي؛ يمكن ضبط صندوق التغذية الذي يعمل على سكة عالية الدقة لعزم دوران النمل قابلة للتغيير وفقًا لقوالب مختلفة، قطر عجلة توجيه التغذية Ø 80 مم؛ مكشطة دوارة هيدروليكية (ثلاثة أجزاء) للتنظيف المناسب لسطح القالب؛ تؤدي شبكة التوزيع الهيدروليكية إلى توزيع متساوي للخرسانة في القالب؛ فرشاة تنظيف قابلة لضبط الارتفاع، متصلة بالجدار الأمامي لدرج التغذية لتنظيف أحذية رأس المدك...

البيانات الفنية

قادوس المواد الأساسية	1,200 لتر
صندوق تغذية المواد الأساسية	2,000 لتر
قادوس الصباغ	800 لتر
علبة تغذية الصباغ	2,000 لتر
الحد الأقصى لارتفاع تغذية اللودر	2800 ملم
حجم التشكيل
أقصى طول للتشكيل	1240 ملم
الحد الأقصى لعرض الرغوة (الإنتاج على طاولة الاهتزاز)	1.000 ملم
أقصى عرض للرغوة (الإنتاج على الأرض)	1,240 ملم
ارتفاع المنتج
إنتاج متعدد الطبقات
الحد الأدنى لارتفاع المنتج (الإنتاج على البليت)	50 ملم
الأعلى. ارتفاع المنتج	250 ملم
الحد الأقصى لارتفاع التراص لمنتج طبقة واحدة)	640 ملم
إنتاج منخفض المستوى على البليت
أقصى ارتفاع للمنتج	600 ملم
إنتاج منخفض المستوى على الأرض
أقصى ارتفاع للمنتج	650 ملم
الإنتاج على الأرض
الأعلى. ارتفاع المنتج	1.000 ملم
الحد الأدنى لارتفاع المنتج	250 ملم
وزن الآلة
بدون جهاز العفن والأصباغ	11.7T
جهاز الصباغ	1.7T
حجم الآلة
الطول الإجمالي (بدون جهاز الصباغ)	4400 ملم
الطول الإجمالي (مع جهاز الصباغ)	6,380 ملم
الأعلى. الارتفاع الكلي	3700 ملم
الحد الأدنى للارتفاع الإجمالي (ارتفاع رانسبورت)	3,240 ملم
العرض الإجمالي (بما في ذلك لوحة التحكم)	2.540 ملم
نظام الاهتزاز
الأعلى. القوة المثيرة لحكاية الاهتزاز	80 كيلو نيوتن
دقيقة. قوة استخراج الاهتزاز العلوي	40 كيلو نيوتن
استهلاك الطاقة
بناءً على الحد الأقصى لعدد طاولة الاهتزاز	42 كيلو واط

القدرة الإنتاجية

نوع الكتلة	البعد (مم)	الصور	آتي/دورة	وقت الدورة	القدرة الإنتاجية (لكل 8 ساعات)
كتلة جوفاء	400*200*200		12	الأربعينيات	8,640 قطعة
رصف مستطيل	200*100*60		54	38 ثانية	817 م2
رصف مستطيل (بدون خلط الوجه)	200*100*60		54	36s	864 م 2
أرضيات UNI	225*112.5*60-80		40	38 ثانية	757m2
كيرستون	150*1000*300		4	46 ثانية	2,504 قطعة
